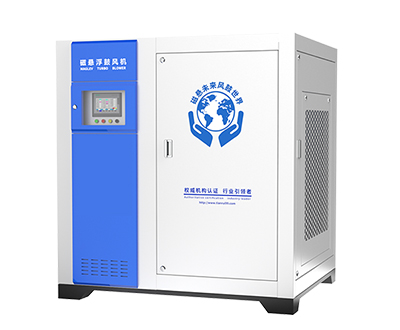

磁悬浮鼓风机的工作原理

磁悬浮鼓风机是一种高效的气体输送设备，它结合了磁悬浮轴承技术和高速电机技术。以下是其工作原理的详细解释：

1. 磁悬浮轴承技术

磁悬浮鼓风机的核心是磁悬浮轴承技术，这种技术利用磁场力替代传统的机械轴承，使转子实现无接触、无摩擦的悬浮。磁悬浮轴承通过在电机主轴两端添加磁场，使转子悬浮在空中，从而避免了机械接触和摩擦损耗。这种设计不仅减少了能量损失，还延长了设备的使用寿命。

2. 高速永磁电机

磁悬浮鼓风机采用高速永磁电机，这种电机通过变频电源产生频率可控的交流电，并将其输入到电机定子产生的交变磁场中，驱动转轴高速旋转。永磁电机的转子上安装了永磁体，使得三相电流通入定子绕组形成旋转磁场，并带动转子旋转。这种设计使得转子和磁极的旋转速度相等，提高了效率。

3. 三元流叶轮

磁悬浮鼓风机的叶轮采用三元流设计，这种设计能够最大化叶轮效率，并扩大其工作区域。叶轮通常由高强度锻造铝或钛合金制成，具有良好的抗变形能力和耐腐蚀性。通过CNC加工中心精密加工，叶轮的工作点效率可以达到85%以上。

4. 控制系统

磁悬浮鼓风机的控制系统负责监测和调节转子的位置和速度。位置传感器实时检测转子的位置信号，并将信号送入控制器进行处理。控制器通过高速运算单元计算出实时控制信号，使电磁铁上产生与外力相抗衡的电磁力，从而使转子保持在悬浮中心，确保稳定运转。

结论

综上所述，磁悬浮鼓风机的工作原理是通过磁悬浮轴承技术实现无接触、无摩擦的悬浮，结合高速永磁电机和三元流叶轮设计，以及先进的控制系统，实现高效、节能的气体输送。尽管我无法提供具体的工作原理图，但希望上述描述能够帮助您理解磁悬浮鼓风机的基本工作原理。
